Теплообменники ТЭЦ: габионный пояс и комбинированная защита от БПЛА в Нурсултан
Оборудование, размещённое вдоль стен главного корпуса ТЭЦ, находится в зоне бокового разлёта осколков: при подрыве вблизи фасада фрагменты корпуса БПЛА и вторичные поражающие элементы идут по настильной траектории. Для защиты подогревателей, теплообменников, трубопроводной обвязки и насосных групп в Нурсултан применяется противоосколочный габионный пояс ТР-19 — быстровозводимая конструкция, которая перехватывает осколки сбоку и не создаёт чрезмерной нагрузки на существующее основание. Ниже — состав решения, ограничения по верхней полусфере и комбинированная схема для котлов.
Почему оборудование у стен главного корпуса уязвимо осколками
Теплообменники, подогреватели, насосные группы и трубопроводные узлы часто располагаются вдоль наружных стен главного корпуса. При подрыве БПЛА вблизи здания основную опасность представляют не только прямое попадание, но и боковой поток осколков, шрапнели и обломков. Капитальные стены частично экранируют оборудование, однако разлёт фрагментов вдоль фасада остаётся значительным, особенно при подрыве на высоте 2–5 метров или у угла здания.
Отраслевая практика оперативной защиты инфраструктуры предусматривает локальные противоосколочные барьеры, которые перехватывают вторичные поражающие факторы сбоку, не перекрывая технологические проходы и не мешая обслуживанию оборудования. Для этой задачи используется габионный пояс ТР-19.
Габионный пояс ТР-19: размеры, засыпка, обтяжка и анкеровка
Противоосколочный пояс вокруг теплообменников ТЭЦ монтируется из габионов размером 0,6×1,2×2,0 м. Высота пояса — 3,6 м. Засыпка применяется не щебнем, а керамзитовым гравием с насыпной плотностью не более 1000 кг/м³.
Керамзит выбран осознанно: он существенно легче щебня, поэтому не перегружает существующее твёрдое покрытие или подготовленную подсыпку. Пояс остаётся мобильным, не требует усиления фундаментов и сохраняет дренирующие свойства. Одновременно керамзитовая засыпка гасит энергию осколков и предотвращает сквозной пробой.
Габионы удерживаются в проектном положении тросовой обтяжкой диаметром 6 мм с талрепами. Тросы крепятся к швеллерам с шагом 1,5 м, что обеспечивает устойчивость пояса и перераспределение нагрузок при ударе. Анкеровка выполняется по периметру оборудования; проезд пожарной техники не перекрывается, что соответствует требованиям п. 4.5 СП 542.1325800.2024.
Стоимость габионного пояса ТР-19 высотой 3,6 м составляет около 35 800 руб. за погонный метр с НДС 22% под ключ. Точная смета определяется после обследования и уточнения конфигурации.
Почему пояс не закрывает верхнюю полусферу и что добавить
Габионный пояс высотой 3,6 м — это боковой противоосколочный экран. Он не защищает оборудование от контактного подрыва сверху и от осколков, приходящих по нисходящей траектории. Для перекрытия верхней полусферы требуется отдельное сетчатое покрытие.

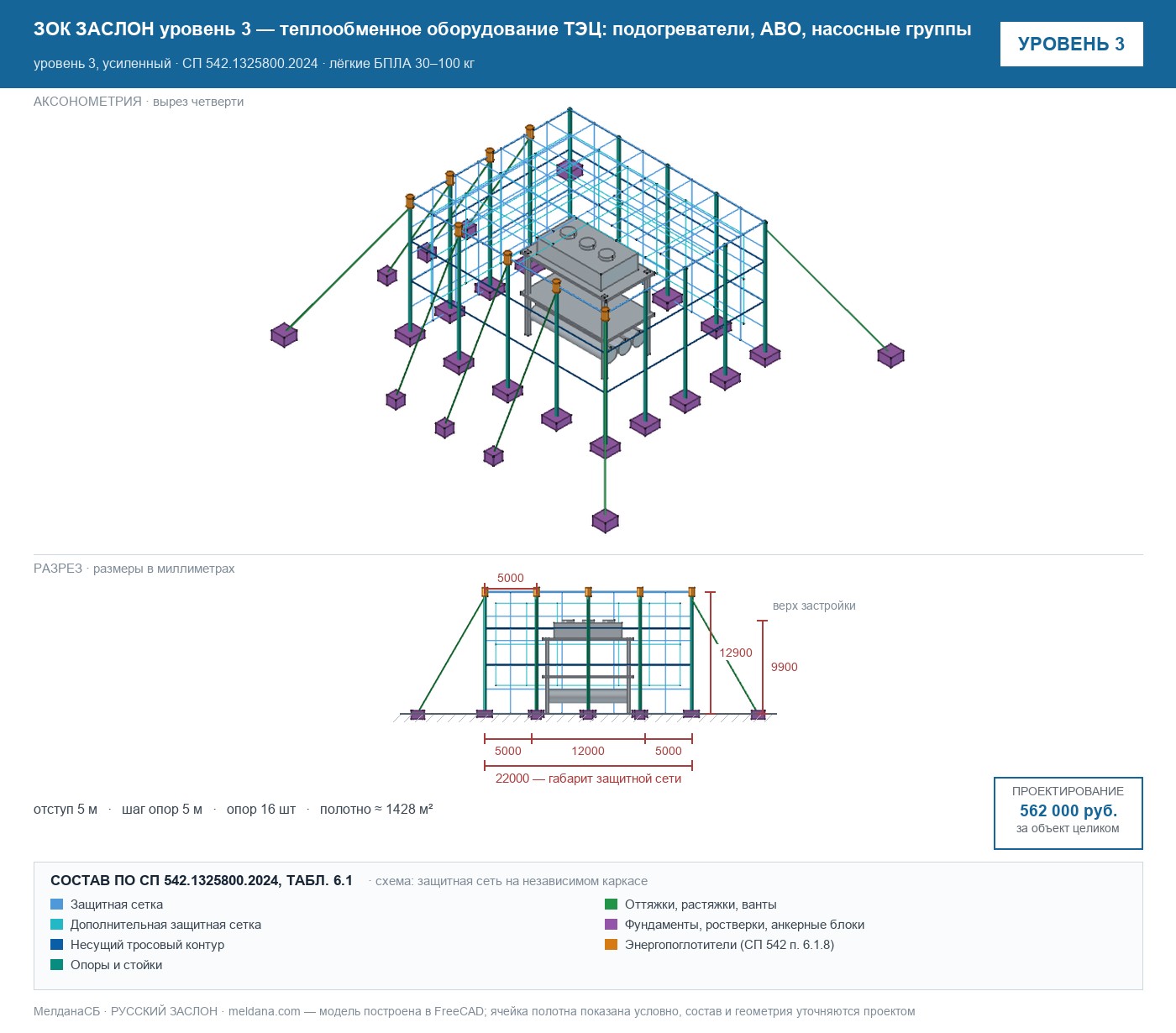

Поверх пояса или независимо от него монтируется каркас из профильной трубы 100×100×4 мм с шагом стоек не более 3,5×3,5 м и полимерной сеткой по каркасу. Такая схема защищает и верхнюю, и боковую полусферы. Во взрывопожароопасных зонах применяются только негорючие полотна — п. 9.2.3 СП 542.1325800.2024. Молниезащита ЗОК обязательна — п. 9.6.
Комбинированная защита котлов: внешняя сеть и стержневая оболочка с торкрет-бетоном
Для котельного оборудования применяется комбинированная схема. Внешний контур — сеть на аутригерах, которая перехватывает БПЛА до контакта с корпусом котла. Аутригеры опираются на собственные фундаменты, поэтому нагрузка на котельное оборудование и технологические трубопроводы не передаётся.
Внутренний контур — стержневая шарнирная оболочка с торкрет-бетоном толщиной 50 мм. Она принимает осколки и вторичные поражающие факторы, которые прошли внешнюю сеть. Такая двухконтурная схема повышает живучесть котлов и снижает риск повреждения несущих элементов и обмуровки.
Оба контура проектируются с учётом доступа к горелкам, арматуре и площадкам обслуживания. При необходимости организуются испытания образцов в аккредитованной лаборатории для подтверждения выбранного уровня защиты по СП 542.
АВО: почему нельзя перекрывать поток воздуха
Аппараты воздушного охлаждения требуют свободного притока и выброса воздуха. Сплошные стенки, глухие короба, навалы мешков или плотные обваловки снижают теплообмен и могут привести к перегреву. Поэтому для АВО применяются только сетчатые экраны и сетки на каркасе, которые задерживают осколки и малые БПЛА, но сохраняют достаточную продуваемость.
Сетчатое покрытие не перекрывает поток воздуха, а лишь ограничивает прямые траектории подлёта. Верхняя сетка и боковые полотна подбираются с учётом аэродинамики площадки, чтобы не создавать застойных зон.
Стоимость и состав работ
МелданаСБ выполняет полный цикл: обследование, расчёт, проект, поставку материалов, монтаж и исполнительную документацию. Работаем по всей России, имеем опыт закупок по 223-ФЗ и 44-ФЗ. Гарантия на конструкции ЗАСЛОН — 5 лет.
- ТР-19 габионный пояс 3,6 м — около 35 800 руб./пог. м под ключ;
- полотно ЗОК (сетка + монтаж) — 895 руб./м²;
- стенка из ФБС — 8 753 руб. за блок с устройством;
- комбинированная защита котлов и сетчатые покрытия — по проекту.
На объектах Нурсултан итоговая стоимость зависит от конфигурации, площади покрытия, логистики и необходимости проектных работ по СП 542.1325800.2024.
✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ
Получить расчёт →Частые вопросы
Защищает ли габионный пояс ТР-19 от прямого попадания БПЛА?
Почему засыпка керамзитовым гравием, а не щебнем?
Можно ли смонтировать пояс без длительной остановки ТЭЦ?
Что входит в комбинированную защиту котлов?
Нужно ли рассчитывать габионный пояс по СП 542?
Для расчёта габионного пояса ТР-19, сетчатого покрытия или комбинированной защиты котлов на объектах в Нурсултан обратитесь в МелданаСБ. Смотрите также: ЗОК ЗАСЛОН, онлайн-калькулятор ЗОК, типовые решения ЗОК, габионный пояс ТР-19.
