Антидроновая защита гидроузла: машинный зал, силовые трансформаторы и ОРУ, нагрузки не передаются на плотину и затворы, диэлектрическое исполнение, цены по уровням защиты.

Защита ГЭС от БПЛА в Нурсултан: машинный зал, трансформаторы и ОРУ гидроузла

Остановка одного гидроагрегата — это не только потеря мощности, но и угроза стабильности энергосистемы. Попадание FPV-дрона или сброс с БПЛА в трансформатор, ОРУ или щит управления может вывести гидроузел из строя на месяцы. При этом гидроузел — гидротехническое сооружение, и любая защитная конструкция должна исключать передачу нагрузок на плотину, затворы и подъёмные механизмы. Мы проектируем и производим ЗОК ЗАСЛОН — пассивную антидроновую защиту, которая решает эту задачу без вмешательства в безопасность ГТС.

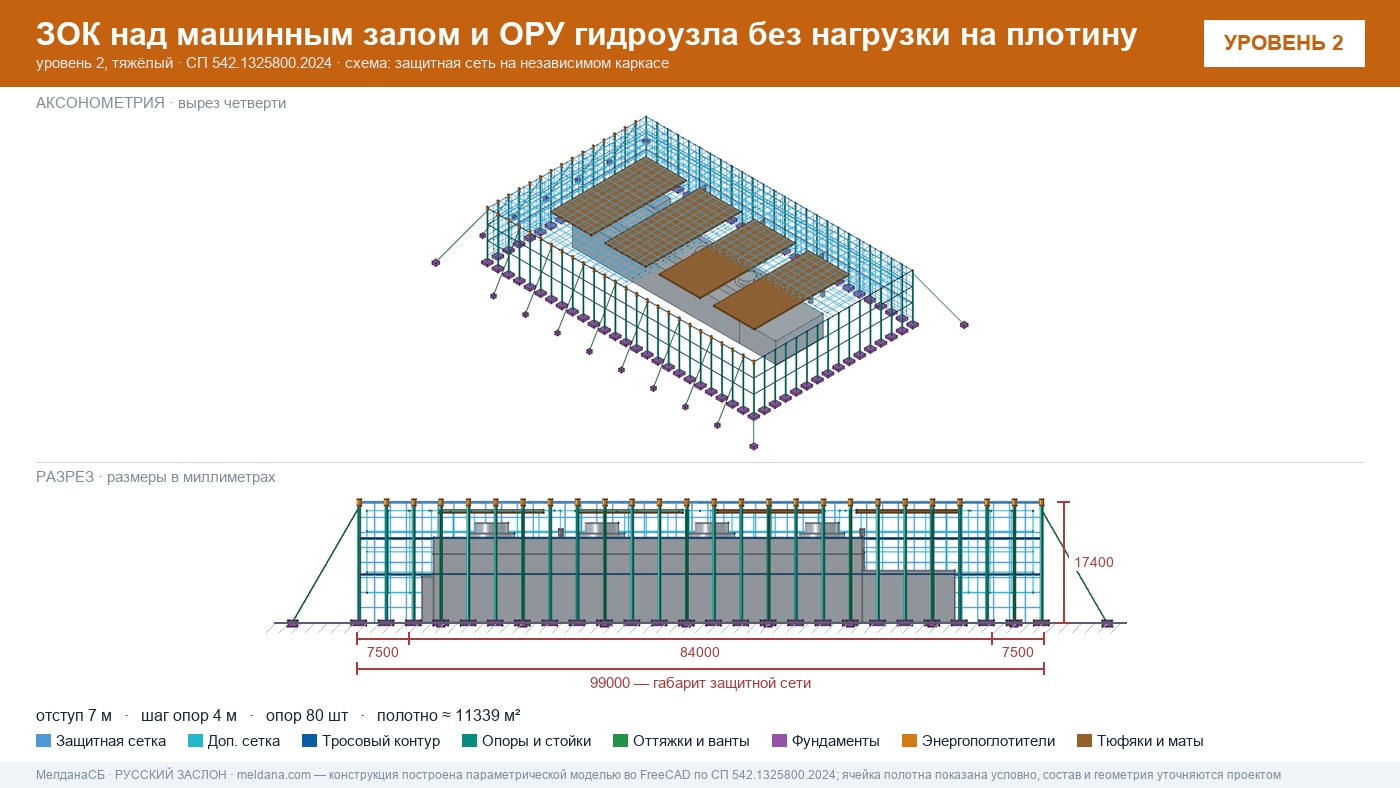

Антидроновая защита машинного зала и ОРУ гидроузла без передачи нагрузок на плотину — Локальные защитные ЗОК над агрегатами и тросовые контуры на независимых опорах — решение для ГЭС и ГАЭС

Что именно уязвимо на ГЭС и что останавливается при атаке БПЛА

Для гидроузла наиболее критичны три зоны. Машинный зал — здесь находятся гидрогенераторы, повреждение которых означает длительный останов и вывод всей станции. Силовые трансформаторы и повышающая подстанция — их замена занимает месяцы, а при повреждении одного трансформатора нагрузка на остальные может привести к каскадному отключению. ОРУ и щит управления — нарушение изоляции, короткое замыкание или физическое разрушение ячеек мгновенно обесточивает не только саму ГЭС, но и потребителей в сети.

Даже БПЛА массой 5–12 кг с зарядом 1–3 кг в тротиловом эквиваленте способен пробить кровлю машинного зала, повредить изоляторы ОРУ или вызвать разлив трансформаторного масла с возгоранием. Для гидроузла вторичные последствия опаснее прямых: отключение генерации, нарушение баланса в энергосистеме, а при повреждении систем управления — риск неконтролируемого сброса воды. Поэтому защита должна быть не «сеткой поверху», а инженерной системой, рассчитанной на конкретную энергию удара.

Что изменил Указ № 604 и почему это касается гидроузлов

Указ Президента РФ от 24.08.2026 № 604 даёт правительству право вводить временное управление имуществом хозяйствующего субъекта, если тот не принял или несвоевременно принял меры по обеспечению безопасности объекта. В перечне прямо названы объекты энергетики, объекты жизнеобеспечения, критически важные и потенциально опасные объекты. ГЭС и ГАЭС попадают сразу в несколько категорий. Основанием для временного управления может стать «неэффективность реализации мероприятий, непосредственно направленных на пресечение угроз нападения с использованием беспилотных воздушных судов». Это означает, что отсутствие физической защиты от БПЛА — не просто риск, а юридическая ответственность руководителя (вплоть до ст. 217.1 УК РФ).

Отдельно для гидроузлов действует ФЗ-117 «О безопасности гидротехнических сооружений»: любые изменения на сооружении затрагивают декларацию безопасности ГТС. Поэтому мы проектируем ЗОК так, чтобы нагрузки не передавались на плотину, затворы, подъёмные механизмы и подкрановые пути.

Требование / ограничение	Что делаем мы
Исключить передачу нагрузок на плотину, затворы, подъёмные механизмы	Собственные винтовые фундаменты Ø76 мм, отступ не менее 1,5 м от конструкций, расчёт по СП 20.13330
Не перекрывать проезды пожарной техники	Проёмы и ворота закрываются экранами и цепными завесами (п. 9.5.4 СП 542)
Молниезащита ЗОК обязательна	Проектируем заземление и молниеприёмники по СП 542 п. 9.6
Диэлектрическая безопасность в зоне ОРУ	Исполнение ЗАСЛОН-Д (СВМПЭ, стеклопластик) для зон высокого напряжения
Ветровая и гололёдная нагрузка в створе	Расчёт по СП 20.13330 с учётом климатических данных региона и створа

Конструктивное решение для гидроузла: без нагрузки на ГТС

Главное правило для ГЭС и ГАЭС — ЗОК не опирается на плотину, затворы, подъёмные механизмы и подкрановые пути. Мы используем независимые опоры на винтовых сваях, которые устанавливаются на собственном основании и не взаимодействуют с несущими конструкциями гидросооружения. Отступ от защищаемого оборудования — не менее 1,5 м по горизонтали и 2,0 м выше конька кровли (п. 10.5 СП 542 для базового уровня).

Над гребнем плотины и водосбросом сплошное покрытие не ставится — это нарушило бы эксплуатацию затворов и смотровых проходов. Вместо этого применяются локальные защитные ЗОК над агрегатами (типовое решение ТР-09) и тросовые контуры на независимых опорах (ТР-02, ТР-11, ТР-13). Контур формируется из стальных несущих тросов Ø6–16 мм, а улавливающее полотно — сетка Сеть-М 80×100 мм из проволоки Ø3,7 мм по ГОСТ Р 51285. Важно: сетка поглощает лишь около 1% энергии удара. Основную энергию гасят именно тросы — «просто сетка» не сработает. Поэтому каждый проект проверяется расчётом на энергию 41,7 кДж (для базового БПЛА 12 кг / 300 км/ч) и выше.

В зоне ОРУ и повышающих трансформаторов мы применяем диэлектрическое исполнение ЗАСЛОН-Д — стойки и полотно из СВМПЭ и стеклопластика, исключающие наведённые токи и короткие замыкания. Все металлические части заземляются, молниезащита выполняется отдельным контуром. Климат створа — сильные ветры, обледенение, перепады температур — учитывается расчётом по СП 20.13330, а сталь 09Г2С с горячим цинкованием гарантирует коррозионную стойкость на весь срок службы.

Уровни защиты и цена проектирования

Уровень защиты назначается по СП 542.1325800.2024 (табл. 6.1 и 6.2) — по расчётной угрозе для объекта, а не по желанию заказчика. В таблице — цена проектирования за 1 м² площади объекта по полу: площадь считается по пятну застройки в плане, как на поэтажном плане, а не по площади полотна сетки — полотна на конструкции всегда больше, потому что оно идёт по верху и по бокам с отступом.

Уровень защиты	Расчётная угроза	Проектирование, ₽ за м² площади по полу
Уровень 4, базовый	малые БПЛА и FPV до 30 кг	700 ₽/м²
Уровень 3, усиленный	лёгкие БПЛА 30–100 кг	1 300 ₽/м²
Уровень 2, тяжёлый	средние БПЛА 100–250 кг	1 400 ₽/м²
Уровень 1, максимальный	средние БПЛА с осколочной боевой частью	2 900 ₽/м²

В проектирование входят обследование и обмеры, аудит уязвимости объекта от БПЛА, проект по СП 542 с разделом «Конструктивные решения», поверочные расчёты и ППР. Строительно-монтажные работы, оборудование и материалы ЗАСЛОН в эту цену не входят: смета на монтаж выдаётся по результатам проекта, когда известны фактические конструкции, грунты и стеснённость площадки. Ориентировочный бюджет всей конструкции можно прикинуть в калькуляторе ЗОК.

Порядок работ по защите ГЭС

Мы работаем по всей России и имеем опыт поставок по 223-ФЗ и 44-ФЗ. Состав работ под ключ включает:

Обследование и обмеры площадки, в т.ч. зоны ОРУ и машинного зала;
Аудит уязвимости: определяем наиболее вероятные сценарии атаки и критические точки;
Проект по СП 542 с разделом КР, поверочными расчётами и учётом ветровых/гололёдных нагрузок;
Изготовление и поставка стоек 09Г2С, тросов, сетки, винтовых свай, диэлектрических элементов;
Монтаж ЗОК на независимых фундаментах, молниезащита и заземление;
Исполнительная документация, паспорт ЗОК, гарантия 5 лет.

Если требуется опирание на существующие конструкции (что для гидроузлов обычно не требуется, но возможно для примыкающих зданий), мы проводим обследование по ГОСТ 31937 и поверочный расчёт.

Получите расчёт защиты гидроузла в Нурсултан

✓ Аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет

Получить расчёт ЗОК →

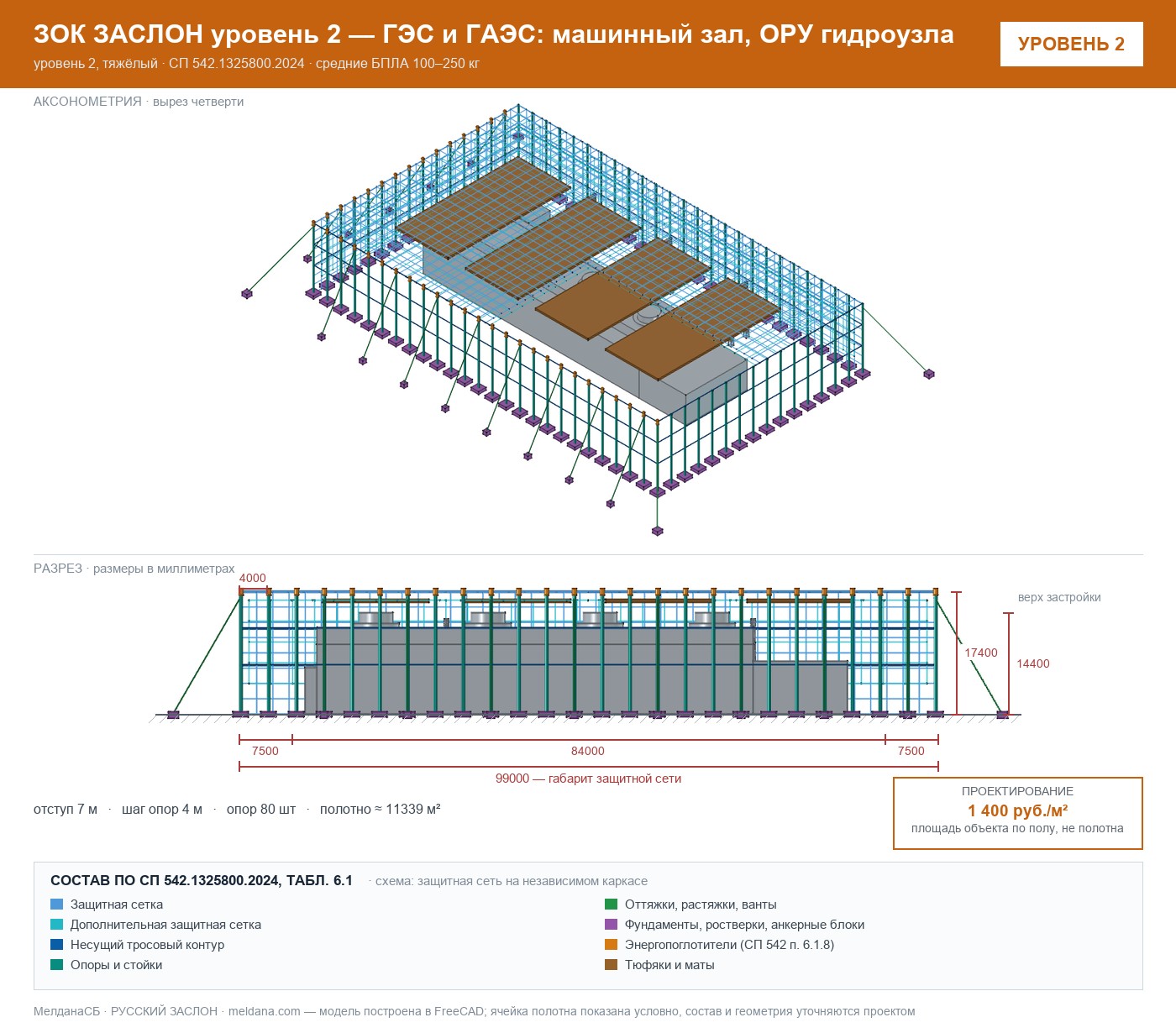

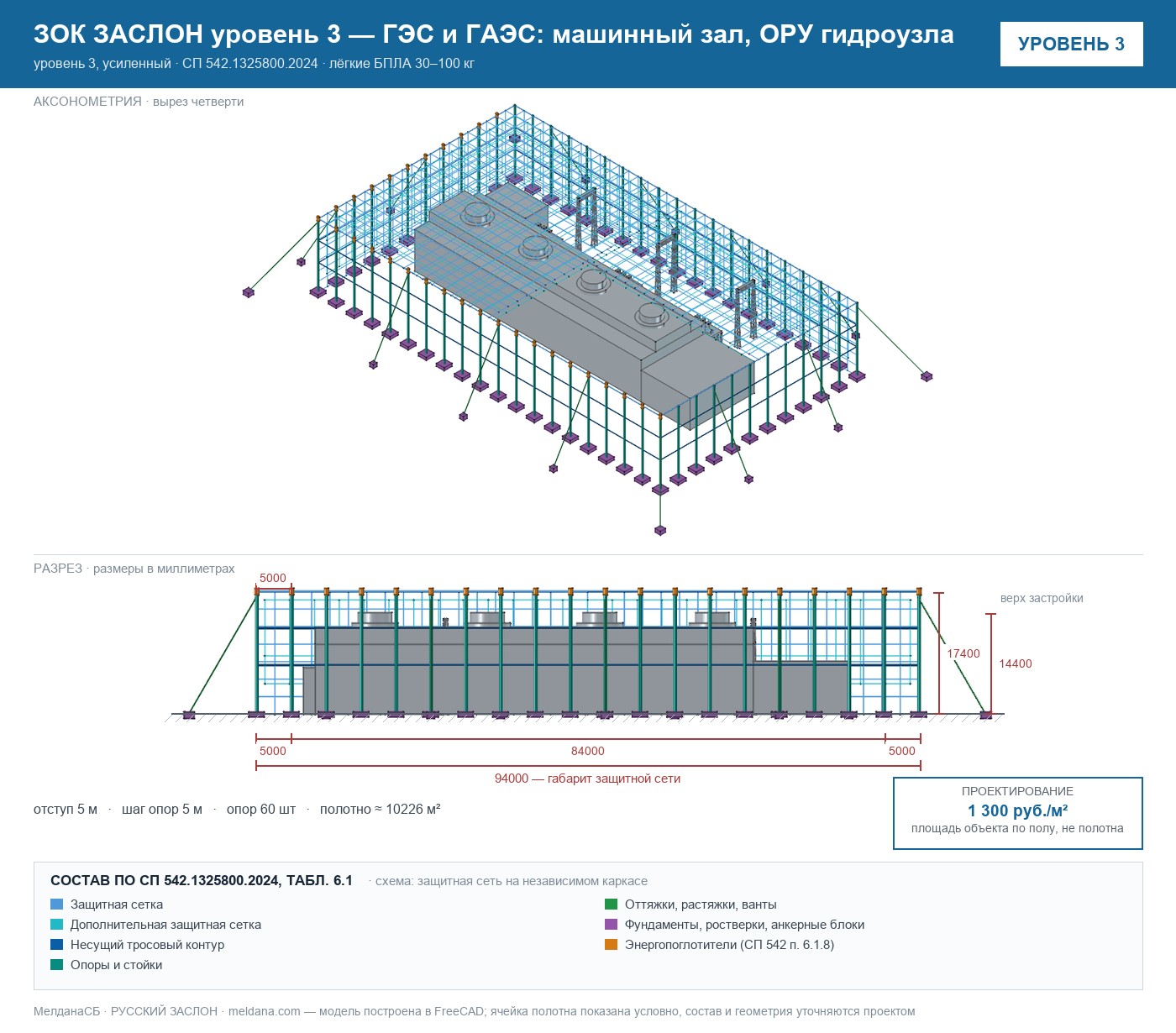

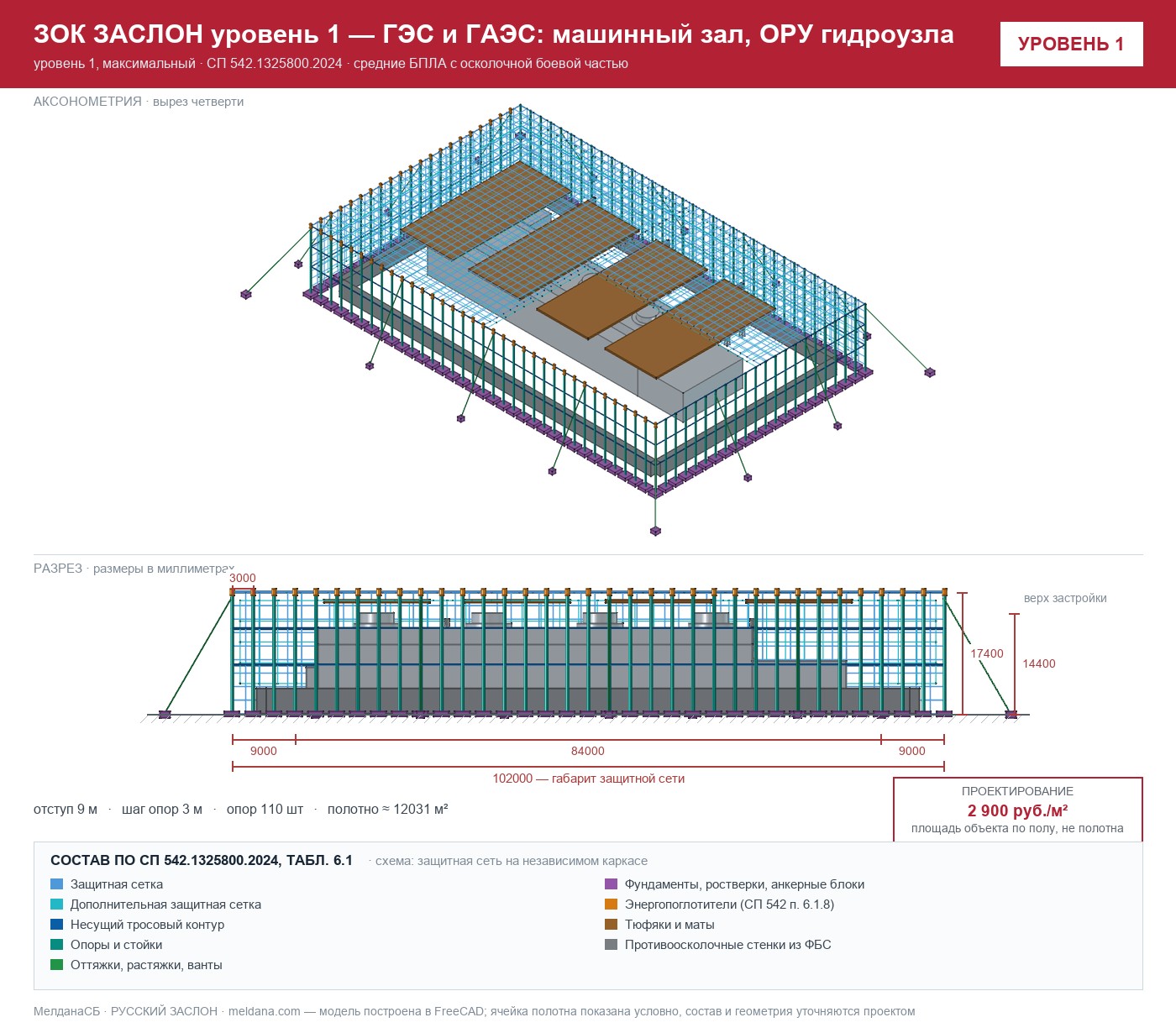

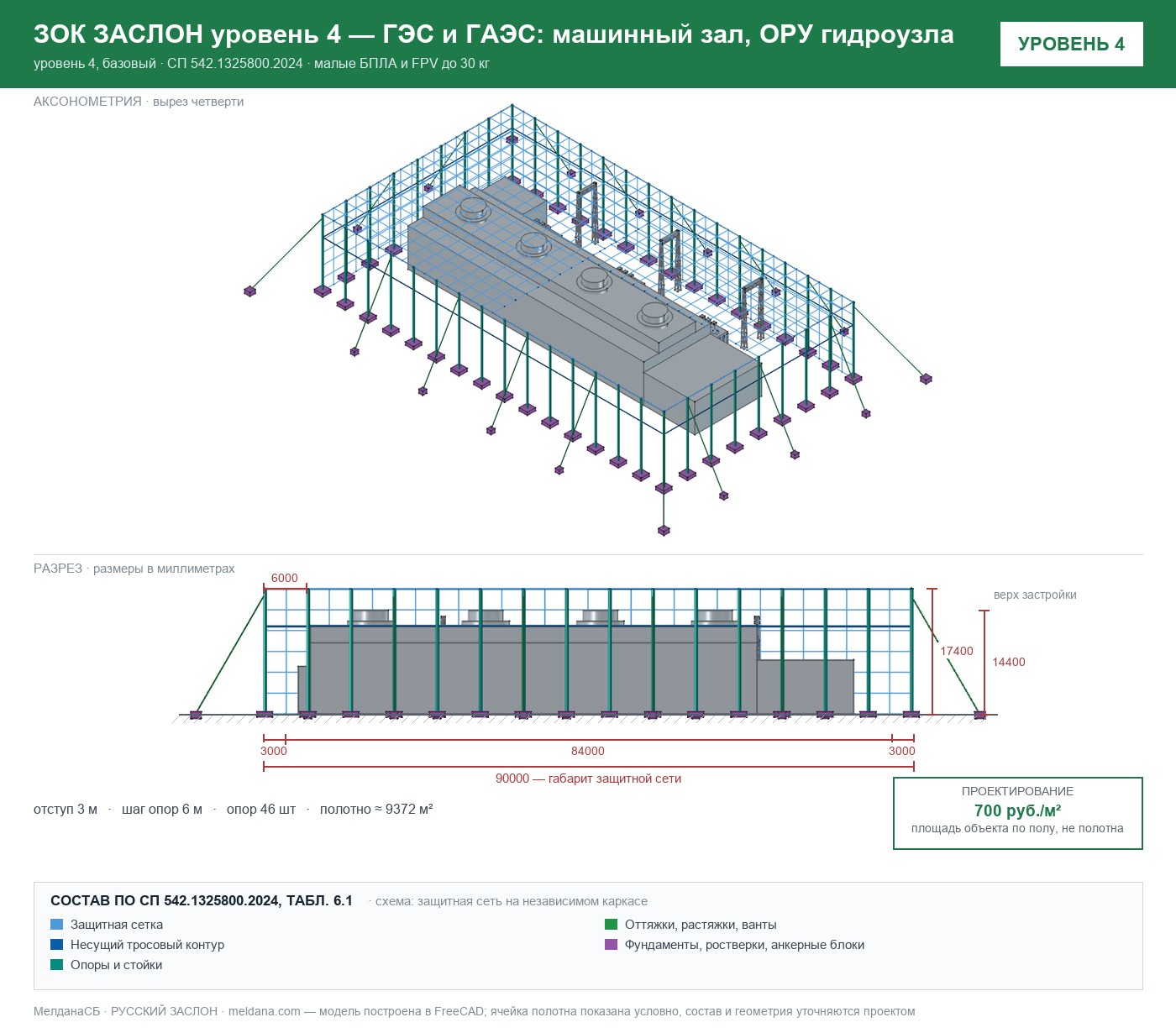

Карточки объекта в каталоге — чертёж конструкции и цена под ключ

уровень 4, базовый · уровень 3, усиленный · уровень 2, тяжёлый · уровень 1, максимальный

Другие объекты из перечня Указа № 604

Указ называет объекты критической инфраструктуры одним списком, но конструкция защиты у каждого своя — площадка, ограничения и цена разные:

Частые вопросы

Можно ли ставить ЗОК на плотину или водосброс?

Нет. Мы не передаём нагрузки на ГТС: конструкции устанавливаются на собственных винтовых фундаментах, отступ от плотины и затворов — не менее 1,5 м. Над гребнем и водосбросом сплошное покрытие не ставится, применяются локальные ЗОК и тросовые контуры.

Как защищается ОРУ, там же высокое напряжение?

Используем диэлектрическое исполнение ЗАСЛОН-Д — стойки и полотно из СВМПЭ и стеклопластика, плюс обязательное заземление металлических частей. Отступы выдерживаются с учётом изоляционных расстояний, чтобы исключить наведённые токи и искрение.

Что будет, если БПЛА попадёт в сетку?

Сетка поглощает около 1% энергии удара. Основную энергию гасят стальные несущие тросы Ø6–16 мм. Поэтому «просто сетка» не работает — нужен расчётный каркас, который мы проектируем под конкретную энергию (41,7 кДж для базового уровня).

Учитываете ли вы ветер и обледенение в створе?

Да, все нагрузки — ветровые, гололёдные, снеговые — считаются по СП 20.13330 с применением климатических данных конкретного гидроузла. Это влияет на диаметр тросов, шаг опор и тип фундаментов.

Есть ли гарантия и опыт работы с госзакупками?

Гарантия на конструкции — 5 лет. Мы работаем по всей России, имеем опыт поставок по 223-ФЗ и 44-ФЗ, НДС 22% (ОСНО). Предоставляем полный пакет исполнительной документации и паспорт ЗОК.

Защита гидроузла — это не просто сетка над трансформатором, а инженерный расчёт, который учитывает требования ФЗ-117 и не нарушает безопасность ГТС. Мы проектируем и производим ЗОК ЗАСЛОН — пассивную антидроновую защиту для машинных залов, ОРУ и щитов управления ГЭС и ГАЭС. Для предварительной оценки стоимости воспользуйтесь онлайн-калькулятором ЗОК или запросите расчёт для Нурсултан через форму на сайте.
