Стальная антидроновая сетка: сталь или полимер — что выбрать по ГОСТ Р 51285 в Нурсултан

Улавливающее полотно — сердце любой защитной ограждающей конструкции (ЗОК) от дронов: именно оно принимает удар и гасит кинетическую энергию БПЛА. Материал полотна решает всё — массу конструкции, стоимость опор, срок службы и то, можно ли вообще вешать сетку над энергообъектом. Разбираем, когда нужна стальная антидроновая сетка, а когда — полимерная, и как это регламентирует ГОСТ Р 51285. МелданаСБ — производитель бренда ЗАСЛОН (собственное производство в Нурсултан) — выпускает оба типа полотна и подбирает материал под конкретный объект.

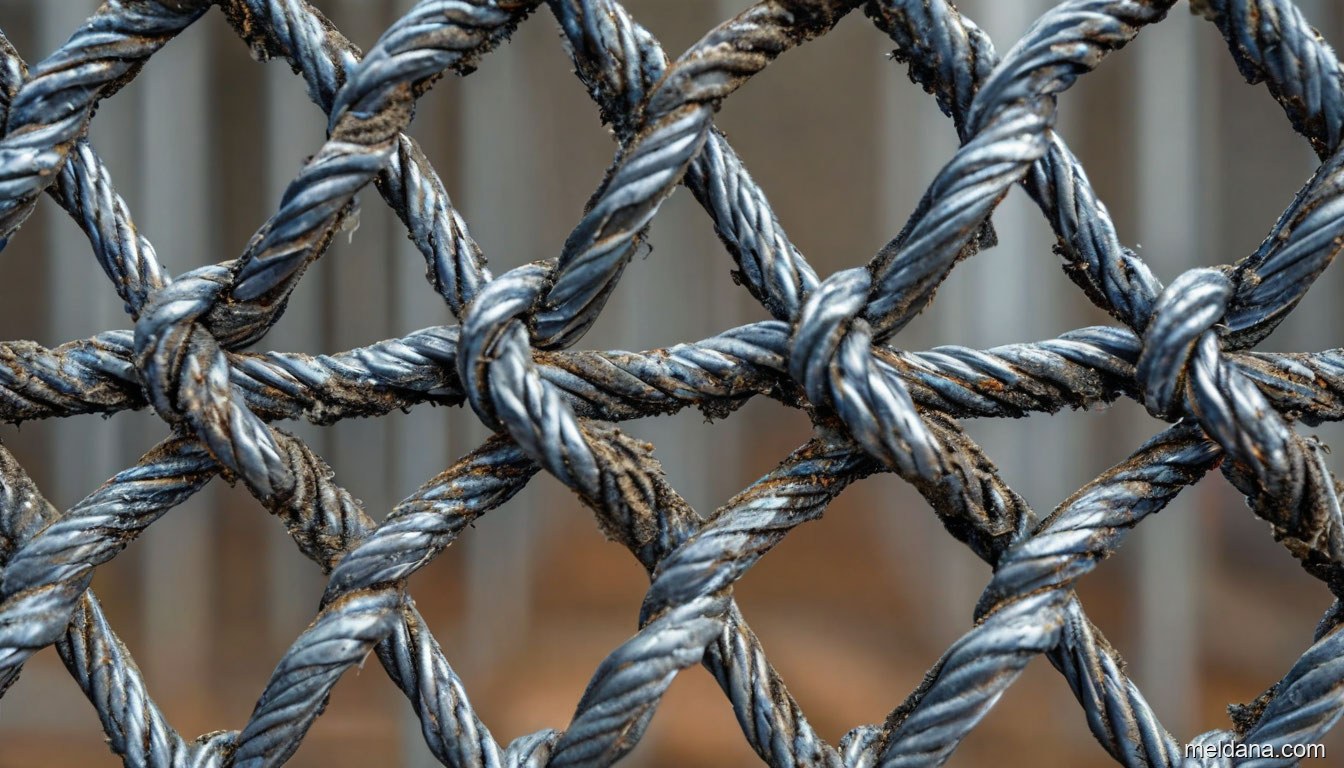

Стальная сетка двойного кручения по ГОСТ Р 51285

Классическое улавливающее полотно — это оцинкованная сетка двойного кручения по ГОСТ Р 51285. Двойное кручение означает, что каждая пара проволок перевита между узлами дважды: при обрыве одной проволоки ячейка не «расходится» лавинообразно, а сохраняет геометрию — принципиальное свойство для конструкции, которая должна удержать полотно после пробоя. Именно поэтому такую сетку исторически применяют в габионах и противооползневых системах, а теперь и в антидроновых ЗОК.

Ключевой параметр долговечности стального полотна — толщина цинкового покрытия. По ГОСТ 9.307 при горячем цинковании ЗАСЛОН обеспечивает слой ≥85 мкм, что даёт расчётный ресурс антикоррозионной защиты в атмосфере промышленного объекта в десятки лет. Сталь двойного кручения выигрывает у полимера там, где нужны максимальная ударная стойкость точечного удара, устойчивость к порезу осколком и минимальная цена за квадратный метр.

Полимерные сетки: полиамид, ПП, арамид, СВМПЭ

Полимерное полотно решает задачи, где сталь бессильна или невыгодна. Общие преимущества синтетики — малая масса (в 4–6 раз легче стали при равной прочности полотна), диэлектричность, гидрофобность и отсутствие коррозии в принципе. Плата за это — чувствительность к УФ (компенсируется стабилизаторами) и, для высокомодульных волокон, высокая цена.

• Полиамид (ПА, капрон) — эластичный, тягучий: хорошо «пружинит» и растягивает импульс удара во времени, снижая пиковую силу на каркас. Исполнения 20×20 (293 ₽/м²) и 40×40 (220 ₽/м²).
• Полипропилен (ПП) — самый бюджетный полимер, лёгкий и гидрофобный, для нижних ярусов и лёгких угроз. Ячейка 40×40 — 165 ₽/м², 45×45 — 146 ₽/м².
• FR-антипирен — полиамид с антипиреновой пропиткой (класс горючести Г1), обязателен над горючими средами и объектами ТЭК. Ячейка 20×20 — 384 ₽/м².
• Арамид (типа кевлар) — сверхвысокая удельная прочность на разрыв, термостойкость. 30×30 — 732 ₽/м², 50×50 — 549 ₽/м². Для критичных участков и высоких классов угрозы.
• СВМПЭ (сверхвысокомолекулярный полиэтилен, «дайнима») — лучшая в классе прочность на единицу массы, скользкая поверхность гасит проникание. 50×50 — 659 ₽/м². Для верхних ярусов и мобильных конструкций, где важен вес.

Сравнение: сталь vs полиамид vs арамид vs СВМПЭ

Главная таблица выбора. Прочность указана как ориентировочная разрывная нагрузка полотна на погонный метр; цена — по прайсу ЗАСЛОН v2.0 (розница с НДС).

Когда сталь лучше полимера

• Тяжёлый несущий каркас уже есть или допустим. Если фундаменты и опоры рассчитаны на массу стального полотна, сталь даёт максимум прочности за минимум денег.
• Нужна максимальная ударостойкость при точечном ударе. Жёсткая стальная ячейка хуже проминается остриём БПЛА и лучше держит осколок, чем эластичный полимер.
• Ограничен бюджет. 275–384 ₽/м² против 549–732 ₽/м² у высокомодульных волокон — на больших площадях разница в миллионы рублей.
• Нужен долгий ресурс без обслуживания полотна. Оцинковка ≥85 мкм и полная УФ-стойкость дают десятки лет без деградации материала.

Когда сталь применять нельзя

Главное ограничение стали — электропроводность. Над открытыми распредустройствами, подстанциями, ЛЭП и любыми токоведущими частями металлическую сетку вешать недопустимо: обрыв полотна или его провисание при ударе БПЛА может привести к перекрытию на землю, короткому замыканию и отключению энергоснабжения — то есть к аварии более тяжёлой, чем сам налёт. На таких объектах применяется только диэлектрическое исполнение ЗАСЛОН-Д из полиамида, арамида или СВМПЭ.

Второе ограничение — вес. Там, где каркас или существующие конструкции не несут массу стали (большие пролёты, кровли лёгких зданий, мобильные и временные ЗОК), выигрывает СВМПЭ или арамид.

Оцинковка, антикор и ремонтопригодность

Ресурс стальной сетки определяет цинк. Горячее цинкование по ГОСТ 9.307 со слоем ≥85 мкм — это защита совсем иного уровня, чем электролитический цинк 10–20 мкм на бытовой сетке. Узлы двойного кручения не имеют сварки — нет непроцинкованных точек, где обычно и начинается коррозия. Повреждённый при монтаже слой восстанавливается цинконаполненным составом на месте (услуга «антикор на месте» — 350 ₽/м²).

Ремонтопригодность у стали высокая: после атаки повреждённая карта полотна вырезается и заменяется на новую с перевязкой к соседним по узлам, без демонтажа всей плоскости. Полимерное полотно после пробоя чаще меняется секцией целиком. Стоимость восстановления после атаки — от 800 ₽/м².

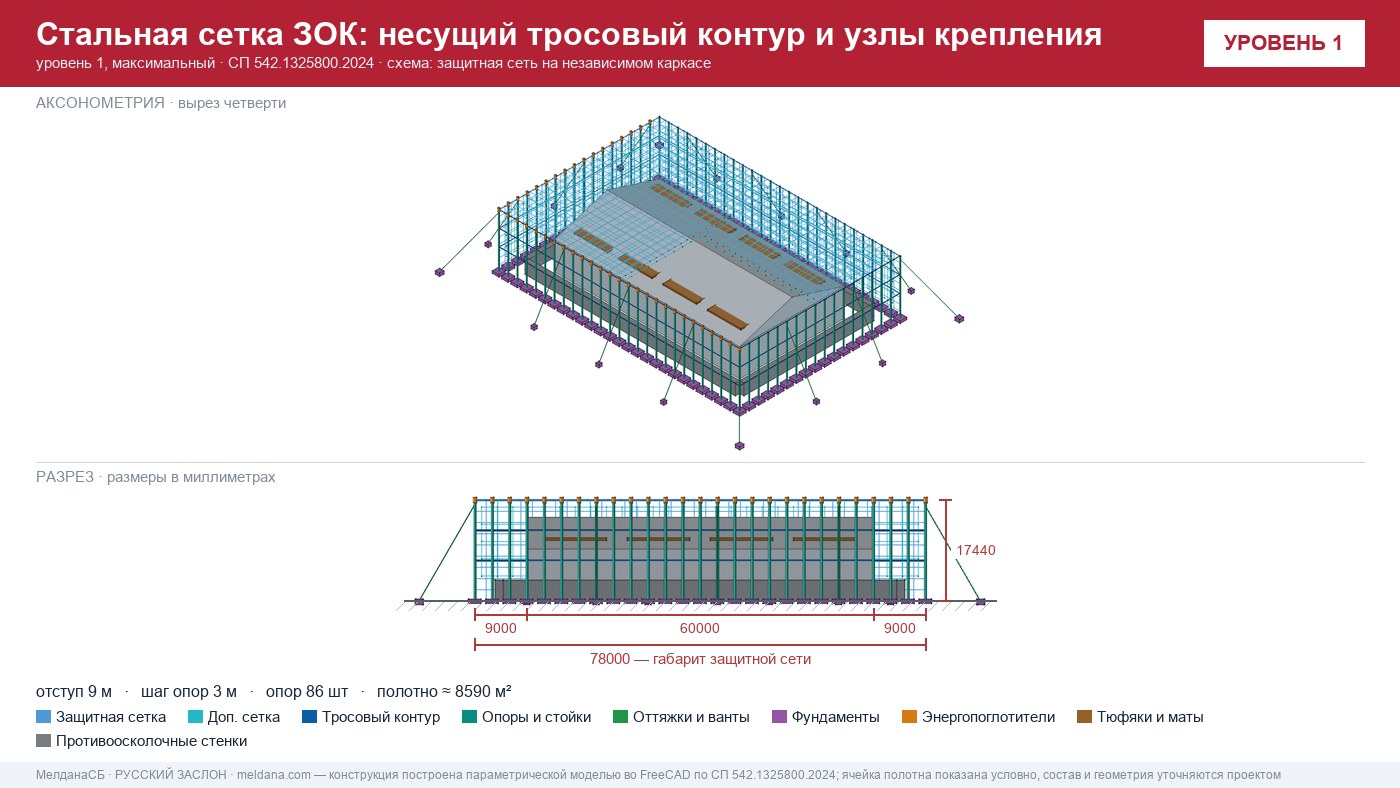

Монтаж стальной сетки: тяжелее полимера

Масса стального полотна — это не только нагрузка на каркас, но и особенности монтажа. Карты весом в сотни килограммов на больших высотах поднимаются краном-манипулятором (28 000 ₽/смена), натягиваются на несущие тросы Ø6–8 мм и перевязываются по узлам. Опоры под стальную сетку — усиленные: Стойка-6м (21 960 ₽), Стойка-9м (29 280 ₽), при больших пролётах — фермы (Ферма-12м, 153 720 ₽) на винтовых сваях СВ-06 (8 235 ₽) или бетонных фундаментах. Полимерное полотно, наоборот, часто монтируется вручную бригадой без грузоподъёмной техники — это отражается на итоговой смете монтажа (450 ₽/м² для сетки, 8 500 ₽/шт для опор).

Расчёт по СП 542 и ГОСТ Р 51285

Выбор материала полотна — не вкусовое решение, а результат расчёта. Полотно и каркас проектируются по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов»; сама сетка выпускается по ГОСТ Р 51285, металлоконструкции опор — по СП 16.13330.2017, климатические нагрузки — по СП 20.13330.2016. Базовый продукт рассчитан на 3-й уровень защиты — БПЛА типа «Ланцет» (масса 12 кг, скорость 300 км/ч, кинетическая энергия удара ≈41,7 кДж); уровни 1–2 проектируются под индивидуальный проект.

Работаем по 223-ФЗ и 44-ФЗ, СРО, НДС 22%. Гарантия производителя ЗАСЛОН — 5 лет. По итогам сдаём исполнительную документацию (КС-2, КС-3, ИД, паспорта материалов) и гарантийный сертификат с подтверждёнными параметрами ударостойкости.
