Оперативная защита инфраструктуры от БПЛА: типовые решения отраслевой практики в Нурсултан
В Нурсултан и других регионах с повышенной угрозой применения БПЛА объекты энергетики, теплоснабжения и транспортной инфраструктуры нужно закрывать быстрее, чем позволяет цикл капитального строительства. Капитальные защитные ограждающие конструкции (ЗОК) по СП 542.1325800.2024 требуют проекта, расчётов и длительного монтажа, а уязвимость сохраняется уже сейчас. Оперативные решения отраслевой практики 2026 года — это быстровозводимые схемы из ФБС, габионов, мешков, биг-бэгов, тетраподов и сетчатых куполов, которые закрывают объект на период до ввода капитальной защиты.
Почему капитальная ЗОК по СП 542 требует месяцев, а объект нужно закрыть сейчас
СП 542.1325800.2024 (Минстрой, действует с 26.01.2025, Изменение № 1 — с 26.09.2026) определяет уровни защиты и требования к капитальным ЗОК. Уровень защиты назначает эксплуатант или заказчик в задании на проектирование: уровень 4 базовый — малые БПЛА и FPV до 30 кг; уровень 3 усиленный — лёгкие БПЛА 30–100 кг; уровень 2 тяжёлый — средние БПЛА 100–250 кг; уровень 1 максимальный — средние БПЛА с осколочной боевой частью.
Капитальное исполнение требует обследования, расчётов, проектной документации, поставки материалов и монтажа. При этом во взрывопожароопасных зонах допускаются только негорючие полотна (п. 9.2.3), молниезащита ЗОК обязательна (п. 9.6), а проезд пожарной техники не перекрывается (п. 4.5). Это увеличивает сроки. Оперативные решения позволяют снизить уязвимость уже на этапе ожидания капитальной защиты.
Что такое оперативные решения и их статус
Оперативные решения — это рекомендательные быстровозводимые конструкции из блоков ФБС, габионов, мешков с песком, биг-бэгов, тетраподов, сеток на лесах, сетчатых куполов и коридоров. Они не регламентируются отдельными нормативными документами и применяются как временная мера. После оценки угроз и накопления данных при необходимости разрабатывается проект капитальной ЗОК по СП 542.
Замена материалов аналогами в оперативных схемах допускается только если аналоги соответствуют СП 542 и имеют подтверждённый испытаниями уровень защиты. При необходимости МелданаСБ организует испытания образцов в аккредитованной лаборатории.
Типовые решения: объект → схема → результат
| Объект | Типовое оперативное решение | Что даёт |
|---|---|---|
| Подстанции и трансформаторы | Стены из ФБС 24.4.6 / 12.4.6 с перевязкой на цементно-песчаном растворе, вентиляционные проёмы, снаружи обваловка мешками с песком; покрытие — каркас из профтрубы 100×100×4 с шагом стоек не более 3,5×3,5 м и сетка по каркасу | Защита от контактного подрыва сбоку и сверху, снижение осколочного воздействия |

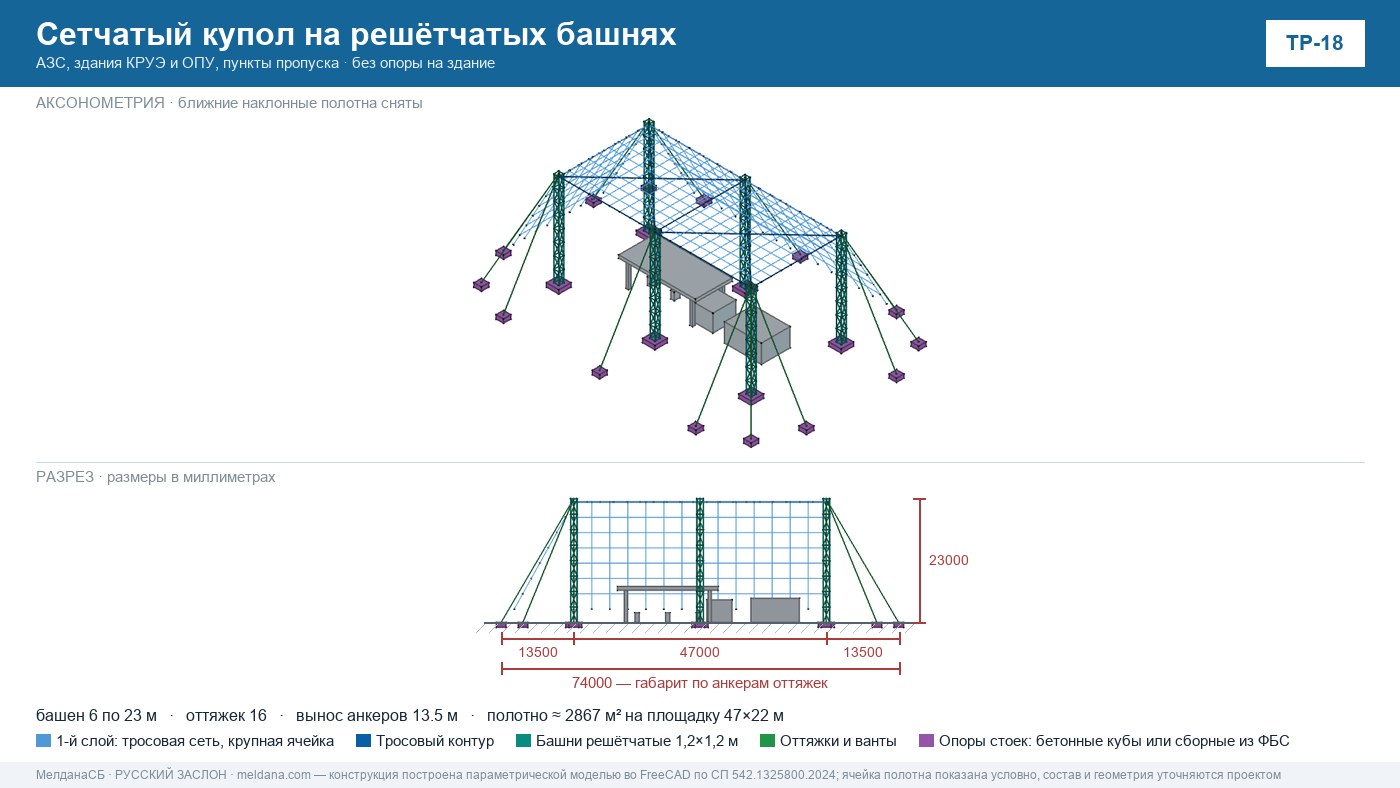

| Здания КРУЭ, ОПУ, РЩ до 120×22×16 м | Сетчатый купол на шести решётчатых башнях сечением 1,2×1,2 м высотой около 23 м с 16 оттяжками на анкерные фундаменты + противоосколочная стенка из ФБС по периметру | Перехват БПЛА сверху и сбоку без нагрузки на существующее здание |
| Блочно-модульные котельные 8 типоразмеров | Обойма из ФБС + каркасное сетчатое покрытие; отдельно тепловая маскировка: сэндвич-панели не тоньше 100 мм по каркасу ЗОК или ангар с открытыми торцами | Защита от малых и лёгких БПЛА; маскировка снижает тепловую заметность, но защитной конструкцией не является |
| ГРП/ГРУ, ШРП, ЛПУМГ, КНС/ВНС | Стены из ФБС + каркас с сеткой | Экранирование от контактного подрыва и осколков |
| Дымовые трубы котельных около 30 м | Решётчатая шестигранная обойма вокруг ствола с сетчатыми панелями | Защита ствола от осколков и контактного подрыва сбоку |
| Теплообменники ТЭЦ | Противоосколочный пояс из габионов 0,6×1,2×2,0 м с засыпкой керамзитовым гравием не более 1000 кг/м³, высота 3,6 м, тросовая обтяжка 6 мм с талрепами к швеллерам шагом 1,5 м; для котлов — внешняя сеть на аутригерах + внутренняя стержневая шарнирная оболочка с торкрет-бетоном 50 мм | Снижение вторичных поражающих факторов; от прямого попадания нужна отдельная сеть |
| Автодороги | Сетчатый коридор 12/15/18 м: стойки из стальной трубы высотой 8 м шагом 12 м на винтовых сваях Ø89 мм длиной 1,65 м, тросы Ø8 мм, оттяжки с выносом 6 м, крестовые связи через 8 типовых пролётов; вариант — стойки из бруса 200×200, высота 6 м, шаг 6 м | Защита только от малых БПЛА |
| Мосты и опоры | На пролётном строении: стойки труба 168 мм высотой 6–7 м шагом не более 6 м, тросы 8 мм, крестовые связи не реже 18 м, боковая сетка с фартуком не менее 3 м и грузами не менее 50 кг; опоры — бетонный куб не менее 0,9×0,9×0,6 м или сборная опора из ФБС. Для опор: тетраподы/ЖБИ, леса с тросовыми сетями, обваловка мешками, биг-бэги со щебнем, габионы высотой не более 4,8 м с отступом 1 м, еврокубы с водой | Перекрытие пролёта и защита опор от осколков и контактного подрыва |
| Пункты пропуска | Три типа: сетчатый купол над главным корпусом и навесом контрольных полос с переходом в защиту транспортных коридоров; стены из ФБС + сеть по контуру для служебных зданий; стены ФБС + покрытие из пустотных плит и сетка по каркасу для павильонов и КПП | Защита зданий и полос досмотра от БПЛА |
| АЗС | Сетчатый купол над всей площадкой около 47×51 м на шести башнях около 23 м с оттяжками; заглублённые ёмкости — навал тетраподов над люком | Перехват БПЛА над площадкой, защита люков ёмкостей |
Защитный функционал: оценка сверху и сбоку
Практика оценки решения опирается на четыре направления: блокирует ли конструкция контактный подрыв боеприпаса сбоку и сверху, защищает ли от вторичных поражающих факторов — осколков и шрапнели — сбоку и сверху. Оценка ведётся отдельно по типам угроз: управляемое ракетное оружие и РСЗО, средние, лёгкие и малые БПЛА.
Две базовые схемы: «стены + покрытие» защищают и в верхней, и в боковой полусфере; «стены + тросовая улавливающая сеть на мачтах» закрывают вторичные факторы только в боковой полусфере. Ниже приведена ориентировочная оценка для типовой схемы «стены из ФБС + каркасное сетчатое покрытие». Знак ✓ означает, что конструкция снижает поражающее воздействие по направлению; «—» — требуется отдельный расчёт или решение не предназначено для фактора.
| Тип угрозы | Контактный подрыв сбоку | Контактный подрыв сверху | Осколки сбоку | Осколки сверху |
|---|---|---|---|---|
| Управляемое ракетное оружие, РСЗО | — | — | ✓ | — |
| Средние БПЛА | — | — | ✓ | — |
| Лёгкие БПЛА | ✓ | — | ✓ | ✓ |
| Малые БПЛА | ✓ | ✓ | ✓ | ✓ |
Для схемы «тросовая улавливающая сеть на мачтах» контактный подрыв сверху и осколки сверху не перекрываются; сеть работает по боковой полусфере. Габионный пояс высотой 3,6 м снижает только осколки сбоку и не рассчитан на прямое попадание.
Как переходить от оперативной защиты к капитальной
Сначала выполняется обследование объекта и оценка угроз. Заказчик или эксплуатант назначает уровень защиты по СП 542.1325800.2024: 4, 3, 2 или 1. Оперативные схемы закрывают объект на период накопления данных и подготовки проекта. Далее разрабатывается капитальная ЗОК с учётом требований: во взрывопожароопасных зонах — только негорючие полотна (п. 9.2.3), молниезащита обязательна (п. 9.6), проезд пожарной техники не перекрывается (п. 4.5).
МелданаСБ выполняет полный цикл: обследование, расчёт, проект, поставка материалов, монтаж, исполнительная документация. Работаем по всей России, имеем опыт закупок по 223-ФЗ и 44-ФЗ. Гарантия на конструкции — 5 лет.
Ориентиры цен на оперативные решения ЗАСЛОН
Клиентский прайс ЗАСЛОН v9.1, цены с НДС 22 %, под ключ:
- ТР-14 коридор над дорогой 12 м — около 36 400 руб. за погонный метр;
- ТР-15 коридор на мосту на 2 полосы — около 42 400 руб./пог. м;
- ТР-16 экран на лесах вокруг опоры — 1 863 руб./м² двух слоёв (леса отдельно);
- ТР-17 габион 2×1×1 с монтажом — 15 990 руб., обваловка мешками — укладка 3 750 руб./м³ (механизированно 1 350 руб./м³);
- ТР-19 габионный пояс 3,6 м — около 35 800 руб./пог. м;
- ТР-20 стена из ж/б панелей — 9 660 руб./м²;
- Полотно ЗОК — 895 руб./м² (сетка + монтаж);
- Стенка ФБС — 8 753 руб. за блок с устройством;
- ТР-18 купол на башнях и ТР-21 тепловая маскировка — по проекту.
✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ
Получить расчёт →Частые вопросы
Чем оперативные решения отличаются от капитальной ЗОК по СП 542?
Можно ли заменить материалы в оперативной схеме?
Какие объекты чаще всего закрывают оперативно?
Какой уровень защиты выбрать?
Организуете ли вы испытания образцов?
МелданаСБ поставляет и монтирует оперативные и капитальные ЗОК бренда ЗАСЛОН по всей России, в том числе в Нурсултан. Посмотрите ЗОК ЗАСЛОН, онлайн-калькулятор ЗОК, типовые решения ЗОК, сетчатый купол ТР-18, коридор над дорогой ТР-14.
