Классы БПЛА и уровни защиты ЗОК по СП 542 в Нурсултан — как выбрать уровень 1–4
Главная ошибка при защите от дронов — взять сетку «вообще от БПЛА» без привязки к классу угрозы. Лёгкая полипропиленовая сетка не остановит тяжёлый дрон, а избыточная несущая ЗОК на малый объект — это лишние деньги. По СП 542 защита подбирается по уровню 1–4 под конкретный класс БПЛА. Разбираем, как выбрать уровень в Нурсултан.
Классы БПЛА — от чего защищаемся
- Малый (FPV, квадрокоптеры): 3–7 кг, скорость до 100–250 км/ч, энергия удара до ~7 кДж
- Лёгкий («Ланцет-3»): 12 кг, до 300 км/ч, энергия удара 41,7 кДж — расчётный для 3-го уровня
- Средний: 50–150 кг, энергия удара до ~187 кДж, боевая часть 10–15 кг
- Тяжёлый / самолётного типа: 150–400 кг, осколочное и фугасное поражение
| Документ | Что требует |
|---|---|
| СП 542.1325800.2024 | Свод правил Минстроя (введён 26.01.2025) — проектирование ЗОК: классификация БПЛА, уровни защиты 1–4, нагрузки, расчёт. |
| ФЗ-256 · ПП № 1046 · ПП № 258 | Требования антитеррористической защищённости: обнаружение, пассивная защита и РЭБ против БПЛА для ТЭК и промышленности. |
| СП 20.13330 · СП 16.13330 · ГОСТ Р 51285 | Смежные нормы: нагрузки и воздействия, стальные конструкции, сетка двойного кручения. |
Ответственность за нарушение требований АТЗ — вплоть до уголовной (ст. 217¹ УК РФ).
Уровни защиты ЗОК по СП 542

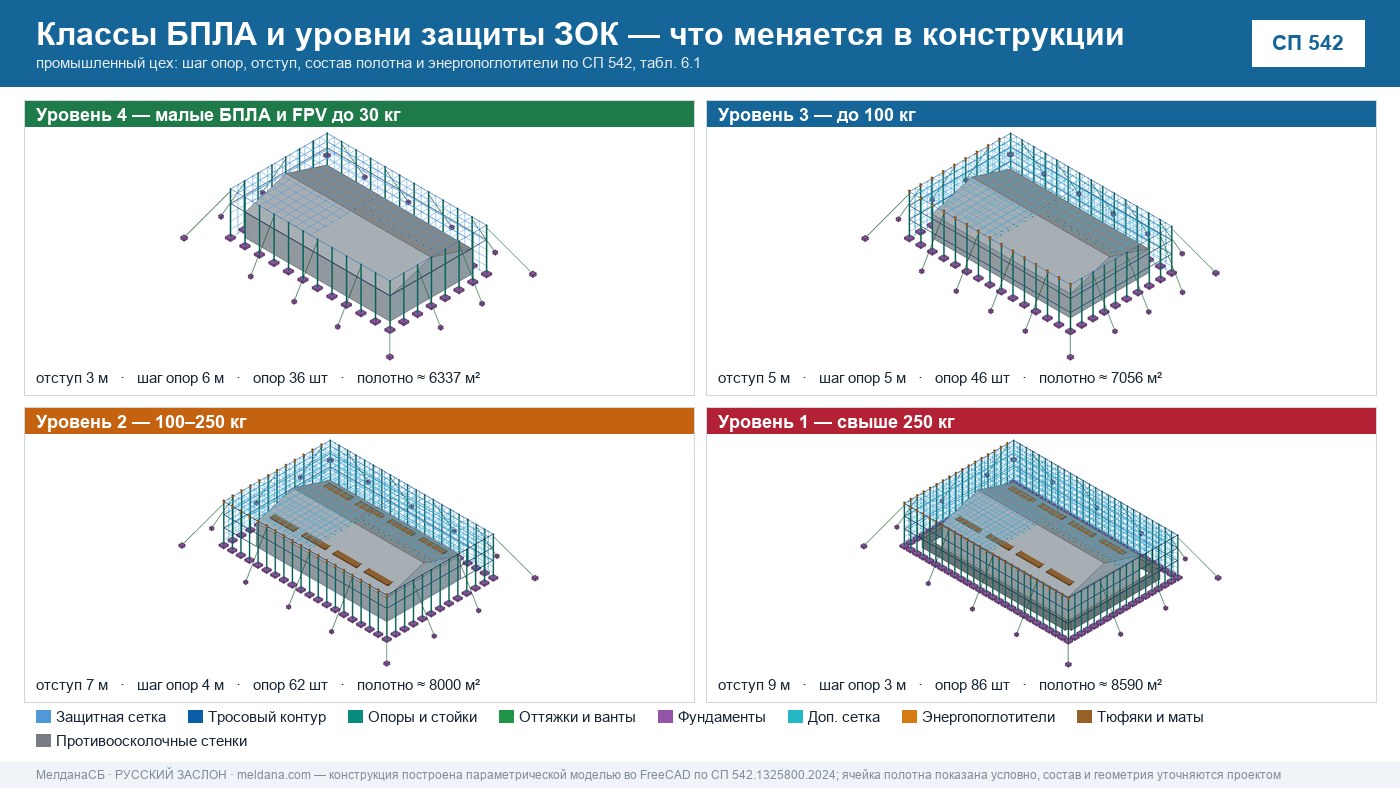

СП 542 (табл. 6.1/6.2) связывает уровень защиты с классом БПЛА. Важно: нумерация уровней убывающая — 1-й уровень самый высокий (защита от среднего БПЛА с осколками), 4-й — базовый (только малый дрон). Чем тяжелее дрон — тем ниже номер уровня и мощнее конструкция.
| Уровень | Класс БПЛА | Масса / энергия | Конструктив |
|---|---|---|---|
| 1-й | средний с осколками | ≥150 кг + ВУВ | + противоосколочные стенки, демпферы |
| 2-й | + средний | 50–150 кг, до ~187 кДж | + энергопоглощающие тюфяки/маты, несущие тросы |
| 3-й | + лёгкий («Ланцет-3») | 12 кг, 41,7 кДж | + дополнительные защитные сетки |
| 4-й | малый (FPV, квадрокоптеры) | до ~3–7 кг, до ~7 кДж | сетки + тросы + опоры + растяжки |
Как выбрать уровень под объект
Уровень определяется моделью угрозы объекта: значимость объекта, доступность для тяжёлых БПЛА, наличие опасных веществ. Ориентиры по типам объектов:
| Объект | Рекомендуемый уровень |
|---|---|
| Котельная, малая площадка, ДГУ | 3–4 уровень |
| Подстанция, трансформатор, водоканал | 2–3 уровень |
| Резервуары РВС, склады ГСМ, газовое хозяйство | 2 уровень |
| Особо значимые объекты, склады ВВ, угроза тяжёлых БПЛА | 1–2 уровень (усиленные ЗАСЛОН) |
Базовый продукт ЗАСЛОН закрывает 3-й уровень (металлическая улавливающая сетка + тросовая система); для 1–2 уровня применяются несущие тросы, энергопоглощающие демпферы и противоосколочные стенки.
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 3-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 3-й уровень — ударное воздействие лёгкого БПЛА с БЧ («Ланцет») |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 1–2 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Что будет, если выбрать уровень неверно
- Заниженный уровень — сетка не остановит реальный дрон, защита иллюзорна.
- Завышенный уровень — переплата за избыточный каркас.
- Без расчёта — проект не пройдёт экспертизу и не закроет требования АТЗ.
Правильный уровень определяется на этапе аудита уязвимости объекта с расчётом по СП 542.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Чем уровень защиты отличается от класса БПЛА?
Какой уровень нужен большинству промышленных объектов?
Можно ли усилить ЗОК позже?
От тяжёлого дрона (150 кг) защитит сетка?
Кто определяет уровень — заказчик или проектировщик?
